系统架构

1.1 系统组成

        无源锁、铁塔基站锁、NB-IOT光交箱锁智能井盖产品合集

       光交箱NB-IOT智能锁系统主要由智能锁、控制器、独立供电模块组成，通过NB-IOT网络实现管理。系统通过在箱体内部署控制器、电源、智能锁实时监测箱体状态，在项目部署安装前期使用定位功能对箱体位置进行初始化，日常作业时用户可通过手机app导航其位置进行作业。

系统平台由中心服务器、云管理后台、手机app三部分构成，通过无线及有线网络实现通讯管理。平台具备远程权限授权及开门、远程门、锁状态检测、操作记录查询、用户片区分级管理、地图导航、任务单下派、统计等功能。

1.2系统架构图

系统架构图如下，其中包括：电子锁芯模块、远程开锁模块、扫码开锁模块、IC刷卡开锁模块、蓝牙开锁模块、手机app模块、门锁状态回传模块。

1. 术语定义
   1. 术语和定义

下列术语、定义与符号适用于本文档。

1. 2. 相关传感定义

1. 1. 门碰/门磁：反映门的开闭状态。用磁场原理检测门状态的称为门磁。
   2. 手柄传感：可传感到锁柄开、合状态。主要用于判断锁是否正常上锁。
   3. 声光提示：如蜂鸣器和LED指示灯，声音和光源的提示信号

1. 3. 外（内）执手面板

锁具在实际使用中需要防护的、可能被工具破坏或被实施技术开启的结构面，安装在门的外部的为外执手面板，安装在门内部的为内执手面板。

1. 4. 主锁舌

用于锁定门扇和门框之间固定的结构件，是锁具中的主要部件。

1. 5. 基座

本标准中的基座是指用于机柜锁和机柜门固定并具备一定防护能力的结构件。

1. 6. 把手

本标准中的把手是指固定在机柜锁基座上，可转动并带动部锁定装置的结构件，用于开启或关闭锁具的结构件。

1. 7. 转轴

本标准中的转轴是指连接把手和基座，通过把手转动锁舌天地杆的转接结构

件。

1. 8. 电子锁芯

基于电子器件设计的锁芯，在机械锁芯的基础上加上电子控制功能，长期锁

定状态下无需供电的锁芯器件，可编程。

1. 9. 电子钥匙

用于开启电子锁芯的钥匙，通常具备电子管理功能，可编程。

1. 10. 门的相关状态

虚锁：门关闭而锁舌未完全伸出则为虚锁，应能产生告警。



2. 系统构成
   1. 智能终端设备

光交箱智能锁系统主要由智能锁、控制器、独立供电模块、各智能传感模块等组成，具体包括以下：

1. 智能锁模块

一体化电子锁，可支持多人员权限IC刷卡开门、远程平台控制开门、手机app控制开门、手机蓝牙开门、扫描开门、电子钥匙开门、声光本地告警。锁体采用锌合金材质，外表面黑色喷塑处理耐磨耐腐蚀，试用户外环境。锁体自带安装架，后期在大批量工程实施安装时可节省安装成本、提高项目实施速度。

1. 1. 1. 控制器

NB控制器支持最大4路设备控制，对锁体进行实时检测，实时监测锁体情况。其功能包括：供电检测、智能锁控制开闭、门磁状态反馈、网络环境监测、网络传输、刷卡控制。

1. 1. 1. 供电模块

供电模块采用控制器-供电模块分离式结构，采用电源线接插式方式实现组合装配，当运行诺干年后（一般可运行两年），电池耗尽时可方便替换老电池，区别与一般的控制器厂家一体式的设计相比后期运维成本极大降低。



1. 1. 1. 传感模块

光交箱智能终端传感模块包括：门磁传感、锁具手柄开闭传感、电池电量传感。通过远程监测可实时反馈现场信息。

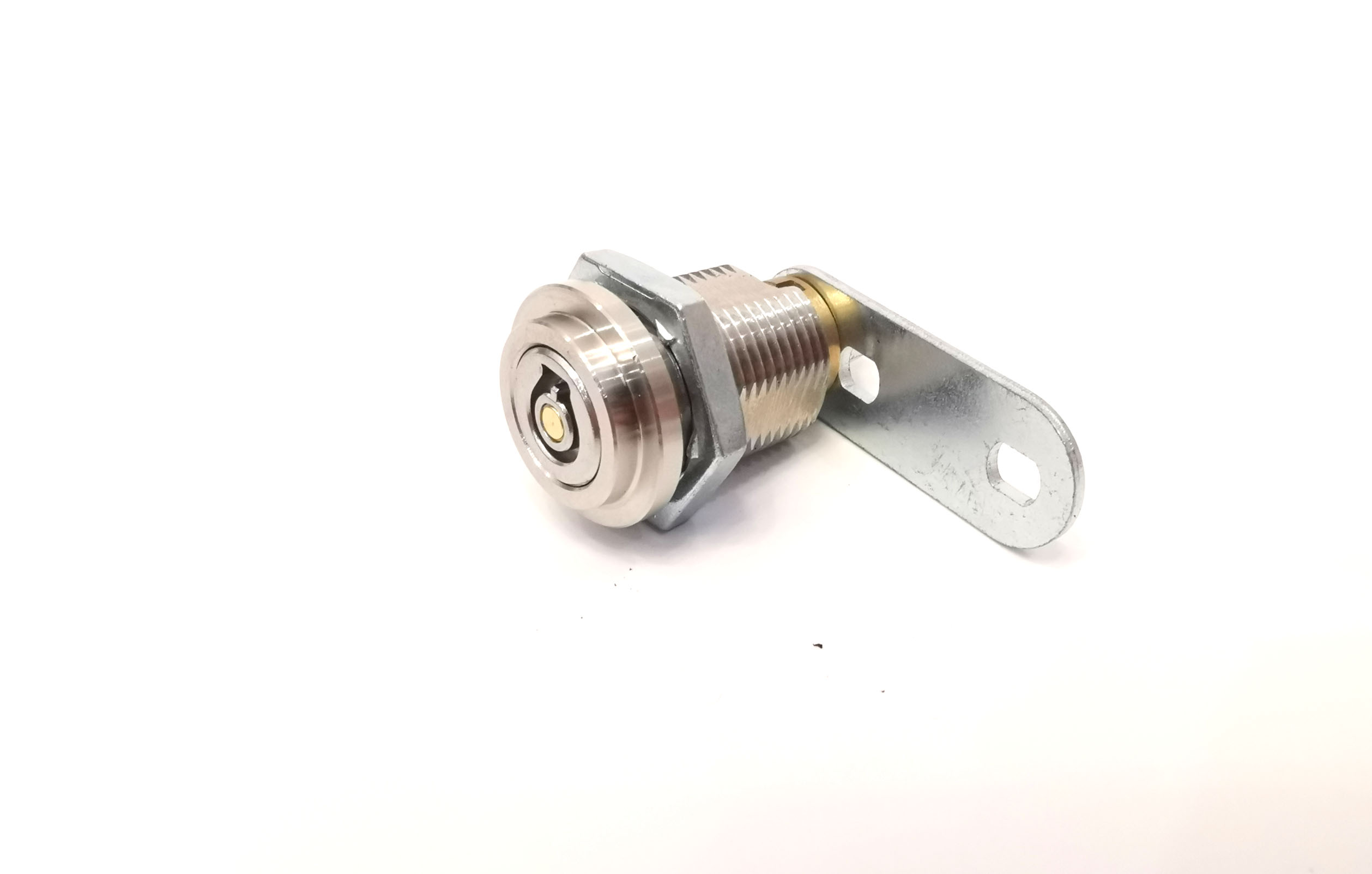

1. 1. 2. 无源电子锁芯

电子锁芯采用机电一体化设计，集机械锁安全与电子锁的管理属性，用户可通过在平台发布授权，实时控制使用人员的开闭权限。电子钥匙开锁操作后记录可回传，责任可追查。电子锁芯采用无源方案，本体不带电，使用钥匙反向供电，保证在异常断电断网情况下实现智能锁的开启且保留操作记录。

1. 1. 3. IC刷卡模块

锁体集成一体化IC刷卡模块，对于现场一线工人无需前期培训且使用方便，降低系统运行时的人员沟通成本。

1. 1. 4. 蓝牙模块

锁体集成一体化蓝牙模块登录手机app，手机自动搜索附近蓝牙锁设备，通过自动密码及协议配对做到蓝牙通讯开锁，开启后记录实时回传系统平台。

1. 1. 5. 扫码模块

通过手机app，手机扫码锁设备，通过自动匹配权限及平台协议开锁，开启后记录实时回传系统平台。

1. 1. 系统平台

系统平台采用B/S结构设计，使用人员无需安转特定软件，只需打开浏览器输入网址即可进行后台管理，且后期系统不会影响当前使用。系统采用开放式接口编程思想，采用接口编程模式可便捷融入现有运营商内部平台，为后期平台统一化管理做技术支持支撑，平台扩展性良好。

系统功能丰富主要涵盖：授权管理、远程控制、状态检测、地图导航、片区管理、层级管理、作业管理等。



1. 1. 1. 授权管理

授权管理可细分电子钥匙授权与远程锁具开闭管理。可分别对本地开启与远程开启做到精细化管理，区分责任人。

发布名称：授权名称，例如XX单位1-2月份开锁计划。

授权日期：授权可开锁时间，例如 2017-01-16 至 2017-05-30 的 08:00:00 - 18:00:00表示在17年1月16号至17年5月30号每天的早上八点至晚上6点为开锁授权时间。

发布人员：授权信息是由谁发布。

全部锁具：默认选是，标示默认全选右侧锁具组。

时间片任务：默认选否，选是则表示每隔N天必须从平台重新下载权限至电子钥匙，以防止钥匙丢失而出现的安全隐患与其他更精细的管理，例如平台可通过授权记录随时停用远程的钥匙的权限功能。

最后，通过提交任务保存至平台。远程客户可通过手机app下载授权信息并通过app软件连接电子钥匙蓝牙下发权限。

1. 1. 1. 远程控制

系统通过网页后台、手机app可做到远程授权开启。

1. 1. 1. 状态检测

系统通过实时监测光交箱门开、闭状态，通过控制器NB-IOT网络上传至服务器平台，后台管理人员看查阅前端柜门状态信息，做出准确判断实现作业规范化、设备防盗化。降低意外情况发生。

1. 1. 1. 授权查询

    本账户发布的权限信息如下列表所示，最右侧第一个按钮可停用或启用任务项，做到远程授权实时控制的效果。

1. 1. 1. 授权审核

当本级管理员为当前登录用户配置的权限无授权发布功能时且操作人员需要请求开启某些锁具时可通过创建申请的方式创建申请，创建的申请可被管理员查看到，并出现在授权审核列表中，管理员可通过操作通过或拒绝完成申请审核。

1. 1. 2. 记录管理

    通过检索可查询人员开锁记录。

1. 1. 1. 箱管理

单元名称：例如XX街道5462号光交箱

单元类型：光交箱/宏站

位置：例如XX街道XX位置

经纬度：经纬度信息，可手写输入也可通过手机app定位上传平台

1. 1. 1. 地图显示/导航

用户可以查看单元在地图上的显示信息，包括名称、位置、类型等，支持根据各单元下所有锁具的总开锁次数以不同颜色图标进行单元区分，也支持查看该单元下的锁具信息。

1. 1. 1. 日志操作

通过系统可查询操作人员操作信息，登陆、编辑内容、删除等操作记录与平台数据库中，方便事物回溯。
