ELY-CBTFZ：浮装电控机柜锁
|
ELY-CBTFZ 电子机柜锁产品手册 |
文档版本 |
密级 |
|
V1.0.00 |
公开 |
|
|
产品型号：ELY-CBTFZ |
共9页 |
|
|
款式：电平 |
ELY-CBTFZ 电子机柜锁
产品手册
文档修订记录
|
日期 |
版本 |
说明 |
作者 |
|
2020.6.20 |
V1.0.00 |
初始版本 |
张一 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
著作权声明
本文档所载的所有材料或内容受版权法的保护。未经书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印除外。
产品外形图
产品外形图
目录
1.1 综述
ELY-CBTFZ是一款支持电平、远程控制集一体的浮装电气机柜锁产品。
产品材质选上等锌合金，表面电镀，高耐盐雾。基座、手柄、刚栓组成的有源机柜锁。手柄 90度旋转，单向锁定行程25mm，天地杆三点锁定。锁体内置电磁阀， 门开闭状态检测，锁舌开闭状态检测，声光输出告警。
1.2 工作流程

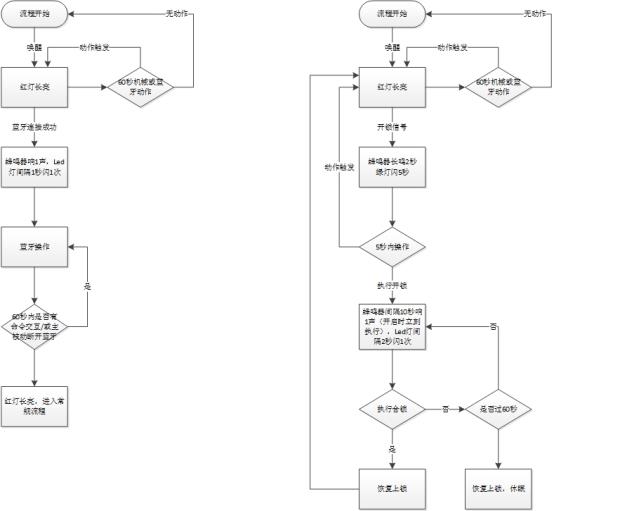

产品功能流程如下图所示。
1.3 产品功能
产品是一款支持蓝牙、485、电平、远程控制集一体的电子化电气机柜锁产品。具体产品参数如下表：
|
项目 |
描述 |
|
开锁方式 |
电平通断控制开锁 |
|
告警提示 |
蜂鸣器告警 |
|
LED告警 |
|
|
状态监测 |
门磁、手柄合开状态 |
|
采集上报 |
锁状态上报（电平） |
|
NB网络控制 |
支持网络联动，联网在线 |
|
功能扩展 |
电子锁芯 |
产品支持3.7V 或 12V DC输入，具体参数如下所示
|
输入电压 |
最小电压 |
最大电压 |
|
3.7V |
3.4V |
5.5V |
|
12V |
11V |
13V |
产品提供电平通讯接口，通过出厂配置区分通讯方式。
|
项目 |
描述 |
|
工作电压 |
3.3V至5.5V DC 11V至13V DC |
|
开锁电流 |
300±10mA |
|
温度范围 |
-40℃至80℃ |
|
湿度范围 |
5%至95%（无凝露） |
|
重量 |
693g |
|
材质 |
锌合金壳体、不锈钢转舌 |
|
表面处理 |
电镀 |
产品浮装机柜表面，相比传统柜锁无需开孔改造。浮装图如下：
