ELY-CBT04 电子机柜锁产品手册	文档版本	密级
	V1.0.00	公开
	产品型号：ELY-CBT04	共8页
	款式：485/电平/以太网RJ45/IC







ELY-CBT04 电子机柜锁

产品手册































文档修订记录

































著作权声明

本文档所载的所有材料或内容受版权法的保护。未经书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印除外。

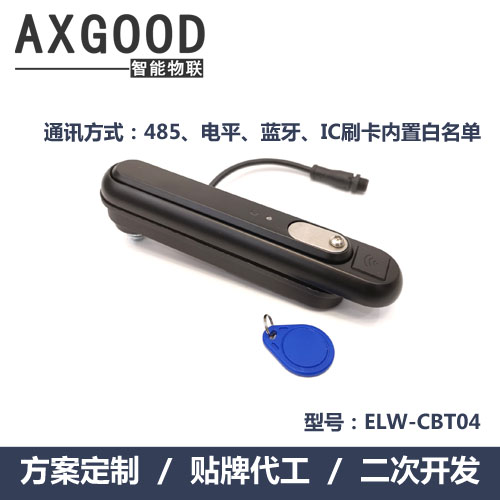

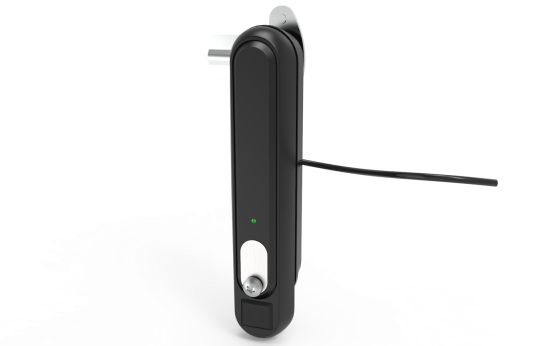

产品外形图

产品外形图













目录

1 产品概述        5

1.1 综述        5

1.2 工作流程        5

1.3 产品功能        6

2 应用接口        6

2.1 电源供电        6

2.2 通讯接口        6

3 产品参数        7

4 尺寸开孔        8























1 产品概述

1.1       综述

ELY-CBT04是一款支持蓝牙、485、电平、以太网RJ45口、IC刷卡、远程控制集一体的电子化电气机柜锁产品。

产品材质选上等锌合金，表面黑色喷漆，高耐盐雾。基座、手柄、刚栓组成的有源机柜锁。手柄 90度旋转，单向锁定行程25mm，天地杆三点锁定。锁体内置电磁阀， 门开闭状态检测，锁舌开闭状态检测，声光输出告警。

1.2       工作流程

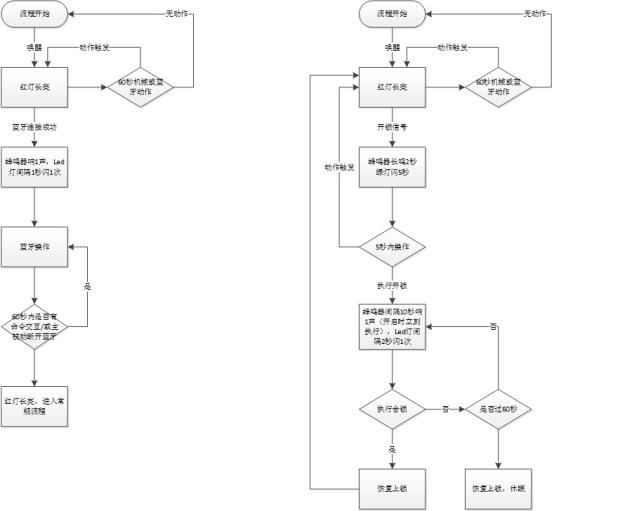

产品功能流程如下图所示。

1.3       产品功能

产品是一款支持蓝牙、485、电平、以太网RJ45口、远程控制集一体的电子化电气机柜锁产品。具体产品参数如下表：

2 应用接口

2.1 电源供电

产品支持12V DC输入，具体参数如下所示

2.2 通讯接口

产品提供485及电平通讯接口，通过出厂配置区分通讯方式。（协议见附件）

电平信号控制线接口内部拓扑图：



3 产品参数

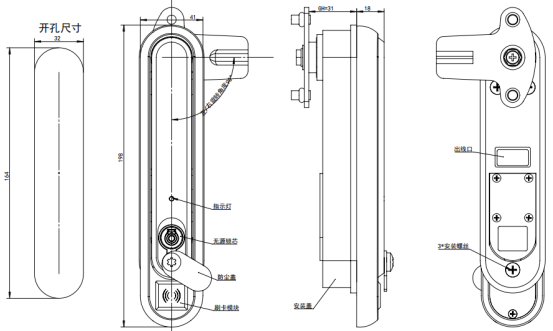

4 尺寸开孔
