ELY-BRD02：电子防盗门锁
|
ELY-BRD02 电子防盗门锁产品手册 |
文档版本 |
密级 |
|
V1.0.00 |
公开 |
|
|
产品型号：ELY-BRD02 |
共8页 |
|
|
款式：刷卡/密码/蓝牙 |
ELY-BRD02 电子防盗门锁
产品手册
文档修订记录
|
日期 |
版本 |
说明 |
作者 |
|
2018.10.23 |
V1.0.00 |
初始版本 |
张一 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
著作权声明
本文档所载的所有材料或内容受版权法的保护。未经书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印除外。

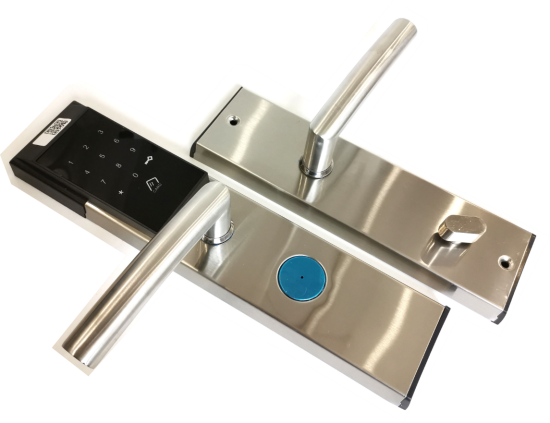

产品外形图
产品外形图
目录
1.1 综述
ELY-BRD02是一款支持蓝牙、IC、密码控制集一体的电子化电气防盗门锁产品。
产品材质选上等SUS304材质，不锈钢1mm面板执手、不锈钢6068电子锁体。锁体内置电机，门开闭状态检测，声光输出告警。
1.2 产品功能
产品是一款支持蓝牙、IC、密码控制集一体的电子化电气防盗门锁产品。具体产品参数如下表：
|
项目 |
描述 |
|
开锁方式 |
蓝牙开锁 |
|
密码开锁 |
|
|
IC刷卡开锁 |
|
|
告警提示 |
蜂鸣器告警 |
|
LED告警 |
|
|
状态监测 |
门磁状态 |
|
采集上报 |
门锁状态上报 |
产品支持12V DC输入，具体参数如下所示
|
输入电压 |
最小电压 |
最大电压 |
|
12V |
11V |
14V |
蓝牙通讯：内置蓝牙BLE4.0模块，对接Android、IOS双系统，支持协议接口二次开发。
IC刷卡：支持IC刷卡。
FSU/DO电平开启：高低电平通讯。
密码开锁：支持密码开启。
|
项目 |
描述 |
|
工作电压 |
12V DC |
|
工作电流 |
开锁：500mA |
|
待机：400mA |
|
|
温度范围 |
-40℃至80℃ |
|
湿度范围 |
5%至95%（无凝露） |
|
功耗 |
开锁：500mA/12V 待机：400mA/12V |
|
通讯协议 |
自定义，见附件 |
|
面板执手 |
SUS304、1mm厚度，左右开可调 |
|
锁体 |
6068电子锁体，内置锁舌、门磁传感，左右开可调 |
